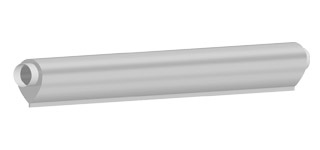

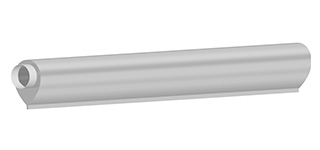

スリットエアーノズル TAK 型

ブロワエアー専用のスリットエアーノズル。流体解析により速度分布を均等になるように設計。

カタログダウンロード

該当ページ:エアーノズル総合カタログ P24

仕様

最高使用圧力 [MPa]0.01
スリット幅 [mm]100 ~ 4000
(4000 mm以上をご希望の場合は、お問合せください。)
スリット厚 [mm]3 ~ 5

材質

標準材質ステンレス鋼 (SUS304)

形状

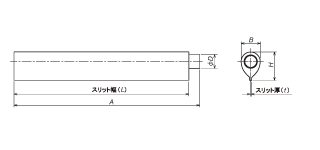

TAK 型 片側供給式

単位 : mm

L × t D A B H
500 × 3.0 46 L + 50 69 108
1000 × 3.5 70 L + 80 104 158
1500 × 4.0 92 L + 100 136 202
2000 × 5.0 118 L + 100 175 256

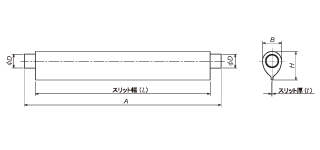

TAK 型 両側供給式

単位 : mm

L × t D A B H
500 × 3.0 32 L + 100 50 81
1000 × 3.5 50 L + 160 74 116
1500 × 4.0 65 L+ 200 97 147
2000 × 5.0 84 L + 200 124 185
