計算式

1.圧力と水量との関係式

型番表の圧力以外での水量を求める場合は、下記の計算式により計算してください。
  *一流体(フラット、ストレートパターン)のみ

2.圧力と空気量との関係式

型番表の圧力以外での空気量を求める場合は、下記の計算式により計算してください。

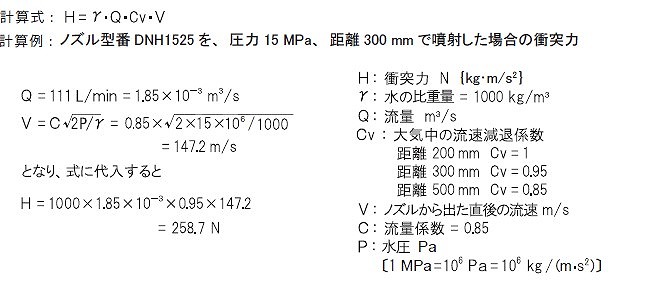

3.噴射水の衝突力(デスケーリングノズルの場合)

デスケーリングノズルの衝突力を求める場合は、下記の計算式により計算してください。

単位面積当たりの衝突力は、上記をスプレー面積で割ることにより平均衝突力として求められます。

4.比重による流量の換算

ご使用の液体が水以外の場合は比重により流量が変わりますので、水流量に換算してカタログの型番表よりノズルを 選定してください。
