製品一覧

ミニアトマイズノズル MMAE 型、MMA 型

粒子径が小さい。微少流量の噴霧が可能。液体吐出口の口径が大きく、詰まりにくい。
高粘度液体を自吸して噴霧が可能。自吸式 (サイフォン方式) で使用する場合、液ダレしない。

カタログダウンロード

該当ページ:スプレーノズル総合カタログ E25~E26

仕様

水圧範囲 [MPa]0.1 以下
空気圧範囲 [MPa]0.1 ~ 0.7
適正噴霧水量 [mL/min]0.5 ~ 500
空気量 [L/min(nor)]9 ~ 200 (空気圧 0.3 MPa)
噴射幅 [mm]35 ~ 50 (距離 50 mm)
ザウター平均粒子径 [μm]Max. 30

材質

標準材質ステンレス鋼 (SUS316L)
対応材質他材質ご希望の場合は営業窓口までお問合せください。

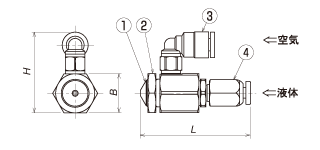

形状

MMAE 9、MMA 10・30・50
型 式 寸 法 [mm] 適用チューブ
B H L
MMAE 9 12 26.5 33.5 φ4
MMA 10
MMA 30
MMA 50
14 29 37.5 φ4

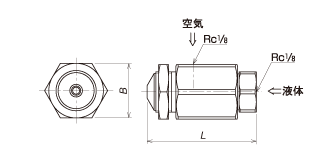

MMAE 9、MMA 10・30・50
型 式 寸 法 [mm] 適用チューブ
B L
MMA 100
MMA 200
19 38 Rc 1/8
