製品一覧

KAMXノズル

軽量、コンパクト。
40°~80°までの噴霧角度に対応可能。低気水比 (気水比100) でも、スプレー外周部の粗い粒子を抑えダスト付着を防止。

カタログダウンロード

該当ページ:スプレーノズル総合カタログ E9~E10

仕様

水圧範囲 [MPa]0.1 ~ 0.5
空気圧範囲 [MPa]0.1 ~ 0.5
水量 [L/h]50 ~ 1020 (水圧 0.3 MPa、気水体積比 200) ※
空気量 [m³/h(nor)]9.9 ~ 204 (水圧 0.3 MPa、気水体積比 200) ※
噴射角度45°
ザウター平均粒子径 [μm]Max. 60

 水圧 0.3 MPa、気水体積比 200 時の噴霧水量、又は空気量

材質

標準材質ステンレス鋼 (SUS316L)
対応材質他材質ご希望の場合は営業窓口までお問合せください。

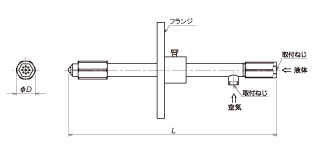

形状

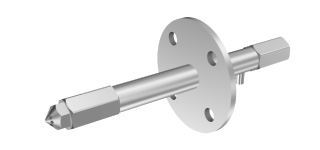

ストレート型
型 式 取付ねじ 寸 法 [mm]
液体 空気 D W
90 Rc 1/2 Rc 1/2 34 75
220 Rc 1/2 Rc 1/2 44 109.3
1000 Rc 1/2 Rc 1/2 44 114.3
1600 Rc 3/4 Rc 1 60 150.6

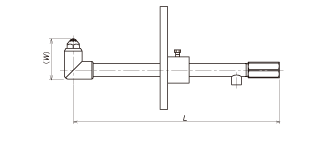

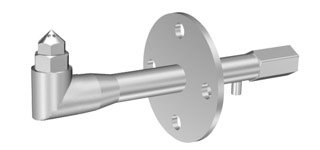

エルボ型

L寸法・フランジサイズはご指定の仕様によります。

噴射状態

ガス冷却用スプレーノズル KAMX 型
