フルコーンノズル KSF 型、KSFHS 型

円形全面噴射のスプレーパターン。
比較的小さい粒子径が得られる。流量と噴射角度の種類が豊富。セパレート式は分解掃除が容易。

カタログダウンロード

該当ページ:スプレーノズル総合カタログ B1~B10

仕様

圧力範囲 [MPa]0.05 ~ 1.5 (圧力範囲は流量により異なります。)
水量 [L/min]0.8 ~ 6000 (圧力 0.3 MPa)
噴射角度65° ~ 120° (圧力 0.3 MPa、製作範囲は流量により異なります。)
ザウター平均粒子径 [μm]120 ~ 3000 (圧力 0.3 MPa)

材質

標準材質ステンレス鋼 (SUS303)
対応材質各種ステンレス鋼、黄銅、樹脂(PTFE、PVC、PP)

形状

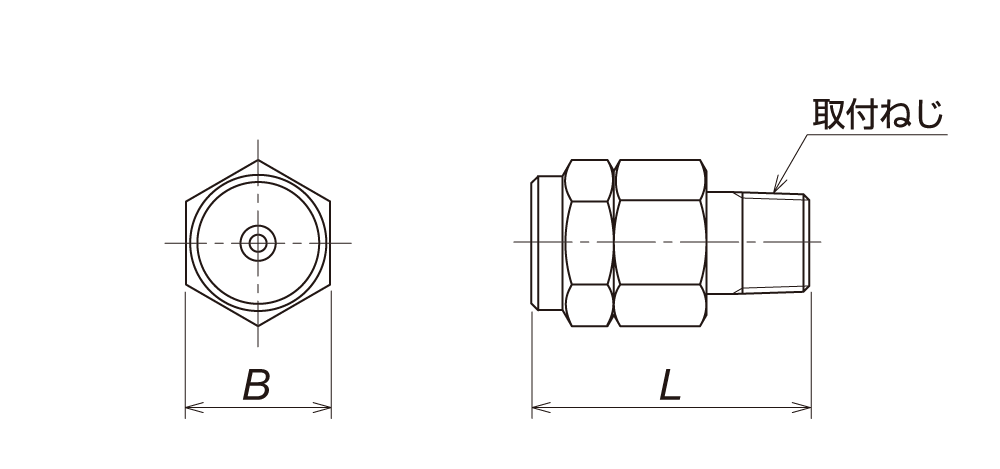

KSF 型 セパレート式
型 式 寸 法 [mm] 取付ねじ
B L
1/8 KSF 14 27 R 1/8
1/4 KSF 19 35 R 1/4
3/8 KSF 23 42 R 3/8
1/2 KSF 29 56 R 1/2
3/4 KSF 32 64 R 3/4
1 KSF 41 75 R 1

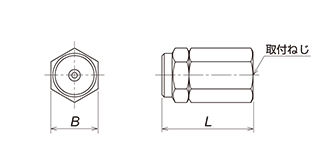

KSFG 型 セパレート式
型 式 寸 法 [mm] 取付ねじ
B L
1/8 KSFG 14 27 Rc 1/8
1/4 KSFG 19 35 Rc 1/4
3/8 KSFG 23 42 Rc 3/8
1/2 KSFG 29 56 Rc 1/2
3/4 KSFG 32 64 Rc 3/4
1 KSFG 41 75 Rc 1

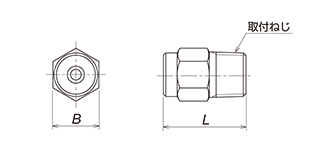

KSFHS 型
型 式 寸 法 [mm] 取付ねじ
B L
1/8 KSFHS 10 18 R 1/8
1/4 KSFHS 14 25 R 1/4
3/8 KSFHS 17 32 R 3/8
1/2 KSFHS 22,23 38 R 1/2
3/4 KSFHS 27 50 R 3/4
1 KSFHS 35 60 R 1

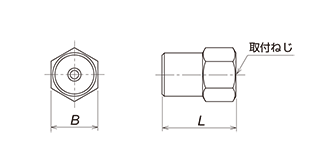

KSFH 型
型 式 寸 法 [mm] 取付ねじ
B L
1/8 KSFH 14 22 Rc 1/8
1/4 KSFH 19 32 Rc 1/4
3/8 KSFH 22 38 Rc 3/8
1/2 KSFH 27 50 Rc 1/2
3/4 KSFH 32 64 Rc 3/4
1 KSFH 41 80 Rc 1

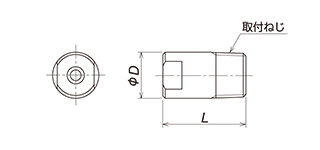

KSFS 型
型 式 寸 法 [mm] 取付ねじ
D L
1/8 KSFS 10 18 R 1/8
1/4 KSFS 14 25 R 1/4
3/8 KSFS 17 32 R 3/8
1/2 KSFS 22 38 R 1/2
3/4 KSFS 27 50 R 3/4
1 KSFS 35 60 R 1
1・1/4 KSFS 42 70 R 1・1/4
1・1/2 KSFS 48 85 R 1・1/2
2 KSFS 60 110 R 2

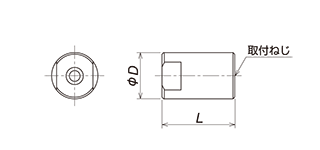

KSFI 型
型 式 寸 法 [mm] 取付ねじ
D L
1/8 KSFI 14 22 Rc 1/8
1/4 KSFI 19 32 Rc 1/4
3/8 KSFI 22 38 Rc 3/8
1/2 KSFI 28,27 50 Rc 1/2
3/4 KSFI 35 64 Rc 3/4
1 KSFI 40,42 80 Rc 1
1・1/4 KSFI 50 95 Rc 1・1/4
1・1/2 KSFI 60 110 Rc 1・1/2
2 KSFI 70 130 Rc 2
2・1/2 KSFI 90 160 Rc 2・1/2
3 KSFI 100 190 Rc 3
4 KSFI 130 240 Rc 4
5 KSFI 160 300 Rc 5
6 KSFI 190 360 Rc 6
8 KSFI 240 480 Rc 8

※取付ねじサイズがRc3以上の型式は、仕様によって寸法を若干変更します。

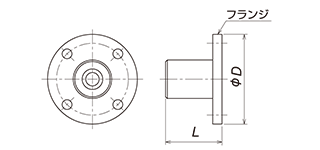

KSF‥‥F 型
型 式 寸 法 [mm] 取付ねじ
D L
2 KSF‥‥F 130 110 2 B
2・1/2 KSF‥‥F 155 140 2・1/2 B
3 KSF‥‥F 180 160 3 B
4 KSF‥‥F 200 200 4 B
5 KSF‥‥F 235 260 5 B
6 KSF‥‥F 265 320 6 B
8 KSF‥‥F 320 440 8 B

フランジサイズが3B以上の型式は、仕様によって寸法を若干変更します。
