フルコーンノズル KSFW 型

スプレー方向と直角に液を供給する場合に便利。

カタログダウンロード

該当ページ:スプレーノズル総合カタログ B11~B12

仕様

圧力範囲 [MPa]0.05 ~ 1
水量 [L/min]2 ~ 80 (圧力 0.3 MPa)
噴射角度65° ~ 70° (圧力 0.3 MPa)
ザウター平均粒子径 [μm]160 ~ 700 (圧力 0.3 MPa)

材質

標準材質ステンレス鋼 (SUS303)
対応材質各種ステンレス鋼、黄銅、樹脂(PTFE、PVC、PP)

形状

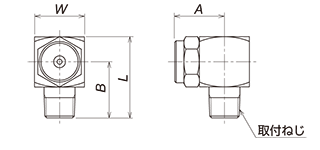

KSFW 型
型 式 寸 法 [mm] 取付ねじ
A B L W
1/8 KSFW 16 18 26 16 R 1/8
1/4 KSFW 22 25 36 22 R 1/4
3/8 KSFW 26.5 32.5 45 25 R 3/8
1/2 KSFW 37 35 50 30 R 1/2
3/4 KSFW 48 40 60 40 R 3/4
1 KSFW 51 48 70 42 R 1

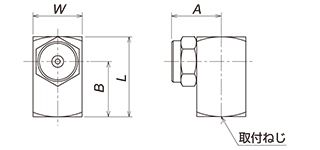

KSFW‥‥H 型
型 式 寸 法 [mm] 取付ねじ
A B L W
1/8 KSFW‥‥H 16 18 26 16 Rc 1/8
1/4 KSFW‥‥H 22 25 36 22 Rc 1/4
3/8 KSFW‥‥H 26.5 32.5 45 25 Rc 3/8
1/2 KSFW‥‥H 37 35 50 30 Rc 1/2
3/4 KSFW‥‥H 48 40 60 40 Rc 3/4
1 KSFW‥‥H 51 48 70 42 Rc 1
