ノンコアフルコーンノズル KSFL 型

小さい本体で大流量が得られる。
ノズル内部の障害物がなく目詰まりの心配がない。

カタログダウンロード

該当ページ:スプレーノズル総合カタログ B15~B16

仕様

圧力範囲 [MPa]0.05 ~ 0.5
水量 [L/min]3 ~ 160 (圧力 0.3 MPa)
噴射角度75° ~ 80° (圧力 0.3 MPa)
ザウター平均粒子径 [μm]270 ~ 1300 (圧力 0.3 MPa)

材質

標準材質ステンレス鋼 (SUS303)
対応材質各種ステンレス鋼、黄銅、他材質ご希望の場合は営業窓口までお問合せください。

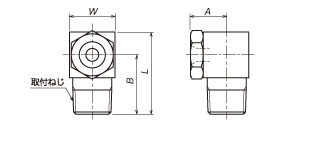

形状

KSFL 型
型 式 寸 法 [mm] 取付ねじ
A B L W
1/4 KSFL 13 22 30 16 R 1/4
3/8 KSFL 16 27 38 22 R 3/8
1/2 KSFL 19.5 32.5 45 25 R 1/2
3/4 KSFL 30 42.5 60 35 R 3/4
1 KSFL 38 47.5 70 45 R 1
KSFL・・・・H 型
型 式 寸 法 [mm] 取付ねじ
A B L W
3/8 KSFL・・・・H 16 40 51 22 Rc 3/8
1/2 KSFL・・・・H 19.5 42.5 55 25 Rc 1/2
3/4 KSFL・・・・H 30 57.5 75 35 Rc 3/4
1 KSFL・・・・H 38 67.5 90 45 Rc 1
