角吹ノズル KS 型

比較的小さい粒子径が得られる。広範囲に噴射が可能。スプレーパターンが円形のフルコーンノズルと違い複数配列しても隙間ができない。セパレート式は分解掃除が容易。

カタログダウンロード

該当ページ:スプレーノズル総合カタログ B17~B23

仕様

圧力範囲 [MPa]0.05 ~ 1.5 (圧力範囲は流量により異なります。)
水量 [L/min]1 ~ 6000 (圧力 0.3 MPa)
噴射角度65° ~ 110° (圧力 0.3 MPa、製作範囲は流量により異なります。)
ザウター平均粒子径 [μm]120 ~ 3000 (圧力 0.3 MPa)

材質

標準材質ステンレス鋼 (SUS303)
対応材質各種ステンレス鋼、黄銅、樹脂(PTFE、PVC、PP)

形状

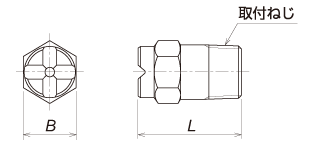

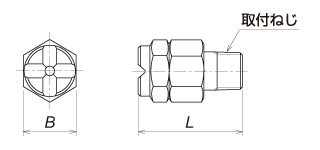

KS‥‥SQ 型 セパレート式
型 式 寸 法 [mm] 取付ねじ
B L
1/4 KS‥‥SQ 19 35 R 1/4
3/8 KS‥‥SQ 23 42 R 3/8
1/2 KS‥‥SQ 29 56 R 1/2
3/4 KS‥‥SQ 32 64 R 3/4
1 KS‥‥SQ 41 75 R 1

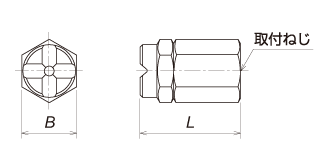

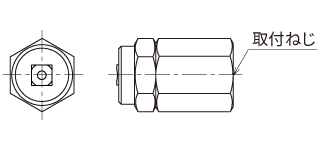

KS‥‥SQG 型 セパレート式
型 式 寸 法 [mm] 取付ねじ
B L
1/4 KS‥‥SQG 19 35 Rc 1/4
3/8 KS‥‥SQG 23 42 Rc 3/8
1/2 KS‥‥SQG 29 56 Rc 1/2
3/4 KS‥‥SQG 32 64 Rc 3/4
1 KS‥‥SQG 41 75 Rc 1

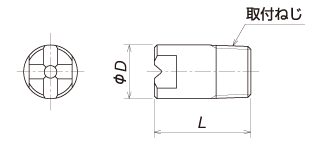

KS‥‥SQS 型
型 式 寸 法 [mm] 取付ねじ
B L
1/4 KS‥‥SQS 14 25 R 1/4
3/8 KS‥‥SQS 17 32 R 3/8
1/2 KS‥‥SQS 22,23 38 R 1/2
3/4 KS‥‥SQS 27 50 R 3/4
1 KS‥‥SQS 35 60 R 1

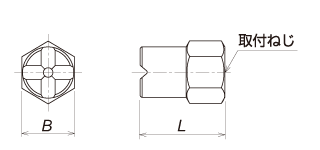

KS‥‥SQH 型
型 式 寸 法 [mm] 取付ねじ
B L
1/4 KS‥‥SQH 19 32 Rc 1/4
3/8 KS‥‥SQH 22 38 Rc 3/8
1/2 KS‥‥SQH 27 50 Rc 1/2
3/4 KS‥‥SQH 32 64 Rc 3/4
1 KS‥‥SQH 41 80 Rc 1

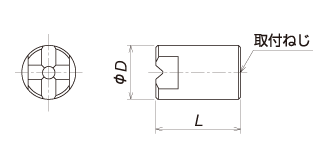

KS‥‥SQHH 型
型 式 寸 法 [mm] 取付ねじ
D L
1/4 KS‥‥SQHH 14 25 R 1/4
3/8 KS‥‥SQHH 17 32 R 3/8
1/2 KS‥‥SQHH 22 38 R 1/2
3/4 KS‥‥SQHH 27 50 R 3/4
1 KS‥‥SQHH 35 60 R 1
1・1/4 KS‥‥SQHH 42 70 R 1・1/4
1・1/2 KS‥‥SQHH 48 85 R 1・1/2

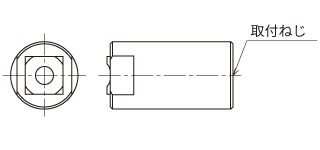

KS‥‥SQI 型
型 式 寸 法 [mm] 取付ねじ
D L
1/4 KS‥‥SQI 19 32 Rc 1/4
3/8 KS‥‥SQI 22 38 Rc 3/8
1/2 KS‥‥SQI 28 50 Rc 1/2
3/4 KS‥‥SQI 35 64 Rc 3/4
1 KS‥‥SQI 40 80 Rc 1
1・1/4 KS‥‥SQI 50 95 Rc 1・1/4
1・1/2 KS‥‥SQI 60 110 Rc 1・1/2
2 KS‥‥SQI 70 130 Rc 2
2・1/2 KS‥‥SQI 90 160 Rc 2・1/2
3 KS‥‥SQI 100 190 Rc 3
4 KS‥‥SQI 130 240 Rc 4
5 KS‥‥SQI 160 300 Rc 5
6 KS‥‥SQI 190 360 Rc 6
8 KS‥‥SQI 240 480 Rc 8
KS‥‥SQF 型
型 式 寸 法 [mm] フランジ
サイズ
D L
3 KS‥‥SQF 180 170 3 B
4 KS‥‥SQF 200 215 4 B
5 KS‥‥SQF 235 275 5 B
6 KS‥‥SQF 265 340 6 B
8 KS‥‥SQF 320 440 8 B

フランジは標準として JIS 5K に準じます。
