楕円吹ノズル KSE 型

比較的小さい粒子径が得られる。散水面積が広い。セパレート式は分解掃除が容易。

カタログダウンロード

該当ページ:スプレーノズル総合カタログ G7~G8

仕様

圧力範囲 [MPa]0.1 ~ 1.5
水量 [L/min]2 ~ 300 (圧力 0.3 MPa)
噴射角度65° ~ 90° (圧力 0.3 MPa、製作範囲は流量により異なります)

材質

標準材質ステンレス鋼 (SUS303)
対応材質黄銅。他材質ご希望の場合は営業窓口までお問合せください。

形状

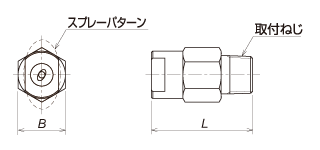

KSE 型 セパレート式
型 式 寸 法 [mm] 取付ねじ
B L
1/4 KSE 21 45 R 1/4
3/8 KSE 21 45 R 3/8
1/2 KSE 29 60 R 1/2
3/4 KSE 32 68 R 3/4

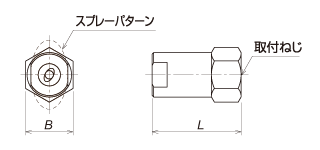

KSE‥‥H 型 セパレート式
型 式 寸 法 [mm] 取付ねじ
B L
1/4 KSE‥‥H 21 45 Rc 1/4
3/8 KSE‥‥H 21 45 Rc 3/8
1/2 KSE‥‥H 29 60 Rc 1/2
3/4 KSE‥‥H 32 68 Rc 3/4

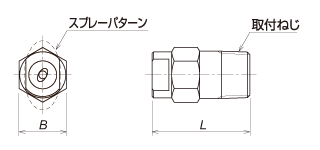

KSE‥‥S 型
型 式 寸 法 [mm] 取付ねじ
B L
1/4 KSE‥‥S 14 28 R 1/4
3/8 KSE‥‥S 17 35 R 3/8
1/2 KSE‥‥S 22 42 R 1/2
3/4 KSE‥‥S 27 54 R 3/4
1 KSE‥‥S 35 65 R 1

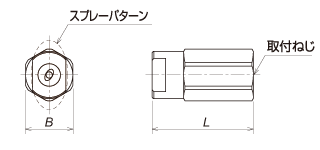

KSE‥‥HS 型
型 式 寸 法 [mm] 取付ねじ
B L
1/4 KSE‥‥HS 17 38 Rc 1/4
3/8 KSE‥‥HS 21 45 Rc 3/8
1/2 KSE‥‥HS 29 60 Rc 1/2
3/4 KSE‥‥HS 32 60 Rc 3/4
1 KSE‥‥HS 41 75 Rc 1
