エアージェットノズル KSV 型

異物詰まりの少ない単孔構造で、末広ノズル設計による超音速ノズル。先端部のテーパー形状により出口付近の乱流現象を改善し、速度の減衰を最小限に抑制。

カタログダウンロード

該当ページ:エアーノズル総合カタログ P1~P4

仕様

圧力範囲 [MPa]0.1 ~ 0.7
空気量 [L/min(nor)]64 ~ 4466 (圧力 0.3 MPa)
噴射幅 [mm]16 ~ 25 (圧力 0.3 MPa、距離 100 mm)

材質

標準材質ステンレス鋼 (SUS303) 、アルミニウム、黄銅 ※1
対応材質各種ステンレス鋼等 ※2

1 SUS303は、型番1000以上の対応となります。詳細はカタログをご確認ください。

2 型番によっては製作できない場合がありますので営業窓口までお問合せください。

形状

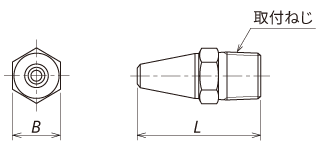

KSV・・・C 型
型 式 寸 法 [mm] 取付ねじ
B L
1/8 KBV・・・C 10 29.5 R 1/8
1/4 KSV・・・C 14 34 R 1/4
3/8 KSV・・・C 17 44 R 3/8
1/2 KSV・・・C 22 50 R 1/2
3/4 KSV・・・C 29 60 R 3/4

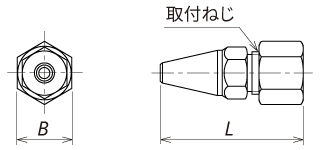

KSV・・・C 型
型 式 寸 法 [mm] 取付ねじ
B L
1/8 KBV・・・S 14 40 G 1/8
1/4 KSV・・・S 17 45 G 1/4
3/8 KSV・・・S 21 52 G 3/8
