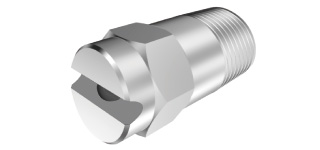

フラットスプレーノズル 一体式 KSH 型

シンプルな内部構造のため不純物の詰まりが少ない。
粒子が大きい。流量分布は、スプレー幅方向の中央部が凸形。

カタログダウンロード

該当ページ:スプレーノズル総合カタログ A1~A4

仕様

圧力範囲 [MPa]0.05 ~ 1.5
水量 [L/min]0.8 ~ 400 (圧力 0.3 MPa)
噴射角度15° ~ 110° (圧力 0.3 MPa)

材質

標準材質ステンレス鋼 (SUS303)
対応材質黄銅、樹脂 (PTFE, PVC, PP)
他材質ご希望の場合は営業窓口までお問合せください。

形状

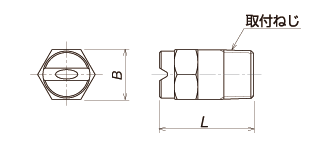

KSH 型
型 式 寸 法 [mm] 取付ねじ
B L
1/8 KSH 10 18 R 1/8
1/4 KSH 14 25 R 1/4
3/8 KSH 17 32 R 3/8
1/2 KSH 22,23 38 R 1/2
3/4 KSH 27 50 R 3/4
1 KSH 35 60 R 1
1・1/4 KSH 46 75 R 1・1/4
1・1/2 KSH 50 90 R 1・1/2

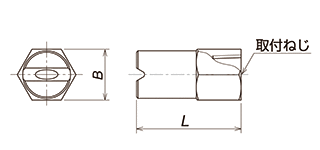

KSH‥‥H 型
型 式 寸 法 [mm] 取付ねじ
B L
1/8 KSH‥‥H 14 22 Rc 1/8
1/4 KSH‥‥H 19 32 Rc 1/4
3/8 KSH‥‥H 22 38 Rc 3/8
1/2 KSH‥‥H 27 50 Rc 1/2
3/4 KSH‥‥H 32 64 Rc 3/4
1 KSH‥‥H 41 80 Rc 1
