フラットスプレーノズル セパレート式 KSA 型 KSAM 型

ノズルチップのみの交換が可能。
KSAM型はノズルチップの取付け部分が溝形状のため、アダプターの溶接により一定のスプレーパターンねじれ角が得られる。

カタログダウンロード

該当ページ:スプレーノズル総合カタログ A5~A7

仕様

圧力範囲 [MPa]0.05 ~ 1.5
水量 [L/min]0.6 ~ 75 (圧力 0.3 MPa)
噴射角度15° ~ 80° (圧力 0.3 MPa)

材質

標準材質ステンレス鋼 (SUS303)
対応材質黄銅
他材質ご希望の場合は営業窓口までお問合せください。

形状

KSA 型
型 式 寸 法 [mm] 取付ねじ
B L
1/4 KSA 21 49 R 1/4
3/8 KSA 21 49 R 3/8
1/2 KSA 26 66 R 1/2
3/4 KSA 35 86 R 3/4
KSA 型 めねじ式
型 式 寸 法 [mm] 取付ねじ
B L
1/4 KSA 21 45 Rc 1/4
3/8 KSA 21 45 Rc 3/8
1/2 KSA 26 56 Rc 1/2
3/4 KSA 35 70 Rc 3/4

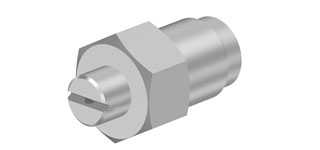

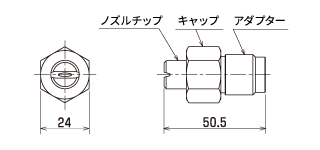

KSAM 型 溶接式

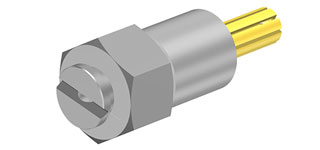

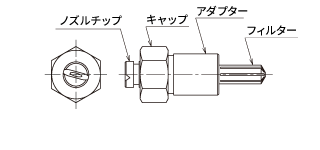

KSAM 型 フィルター付
