ワイドフラットノズル KSA…U 型 KSAM…U 型

ノズルチップのみの交換が可能。スプレーパターン全域にわたり流量分布が均等。
KSAM型はノズルチップの取付け部分が溝形状のため、アダプターを溶接することにより一定のスプレーパターンねじれ角が得られる。

カタログダウンロード

該当ページ:スプレーノズル総合カタログ A17~A18

仕様

圧力範囲 [MPa]0.05 ~ 1.5
水量 [L/min]1.5 ~ 60 (圧力 0.3 MPa)
噴射角度115° (圧力 0.3 MPa)

材質

標準材質ステンレス鋼 (SUS303)
対応材質黄銅
他材質ご希望の場合は営業窓口までお問合せください。

形状

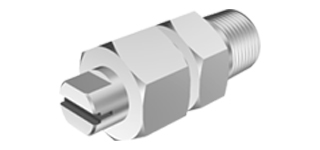

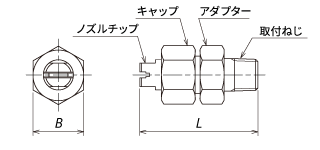

KSA…U 型 おねじ式
型 式 寸 法 [mm] 取付ねじ
B L
1/4 KSA…U 21 49 R 1/4
3/8 KSA…U 21 49 R 3/8
3/4 KSA…U 35 86 R 3/4

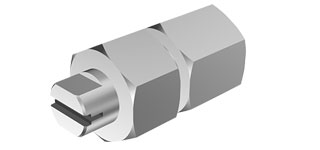

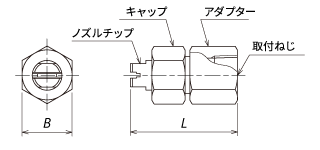

KSA…U 型 めねじ式
型 式 寸 法 [mm] 取付ねじ
B L
1/4 KSA…U 21 45 Rc 1/4
3/8 KSA…U 21 45 Rc 3/8
3/4 KSA…U 35 70 Rc 3/4
