サイドスプレーノズル KSY 型

広角な噴霧角度が得られる。シンプルな構造で目詰まりしにくい。フラットスプレーノズルより低衝撃。セパレート式はノズルチップのみの交換が可能。

カタログダウンロード

該当ページ:スプレーノズル総合カタログ A21~A22

仕様

圧力範囲 [MPa]0.1 ~ 1
水量 [L/min]1 ~ 150 (圧力 0.3 MPa)
噴射角度140° (圧力 0.3 MPa)

材質

標準材質ステンレス鋼 (SUS303)
対応材質黄銅。他材質ご希望の場合は営業窓口までお問合せください。

形状

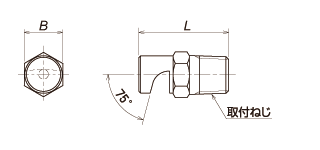

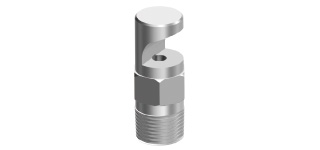

KSY 型
型 式 寸 法 [mm] 取付ねじ
B L
1/8 KSY 12 25 R 1/8
1/4 KSY 14 34 R 1/4
3/8 KSY 17 44 R 3/8
1/2 KSY 22 51 R 1/2
3/4 KSY 27(29) 60 R 3/4
KSYL 型
型 式 寸 法 [mm] 取付ねじ
B L
1/8 KSYL 12 40 R 1/8
1/4 KSYL 14 40 R 1/4
3/8 KSYL 17 44 R 3/8
1/2 KSYL 22 51 R 1/2
3/4 KSYL 27(29) 60 R 3/4

取付ねじがR3/4で型番150以上は、寸法Bが(29)になります。

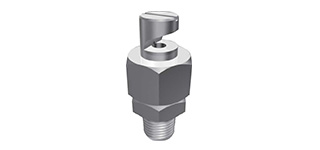

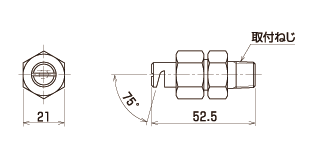

KSAY 型
型 式 取付ねじ
1/4 KSAY R 1/4
3/8 KSAY R 3/8
