長円吹ノズル KSHR 型

目詰まりが少ない。
スプレーの厚さ方向の噴射角度が16°~20°となりフラットスプレーノズルより広い。

カタログダウンロード

該当ページ:スプレーノズル総合カタログ  A25~A26

仕様

圧力範囲 [MPa]0.1 ~ 1.5
水量 [L/min]2 ~ 75 (圧力 0.3 MPa)
噴射角度65° ~ 80° (圧力 0.3 MPa)

材質

標準材質ステンレス鋼 (SUS303)
対応材質黄銅。他材質ご希望の場合は営業窓口までお問合せください。

形状

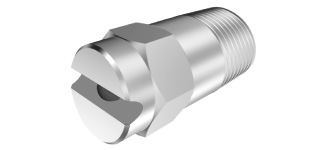

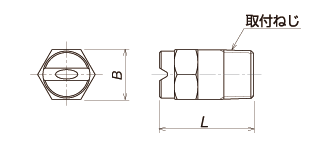

KSHR 型
型 式 寸 法 [mm] 取付ねじ
B L
1/4 KSHR 14 25 R 1/4
3/8 KSHR 17 32 R 3/8
1/2 KSHR 22,23 38 R 1/2
3/4 KSHR 27 50 R 3/4
1 KSHR 35 60 R 1

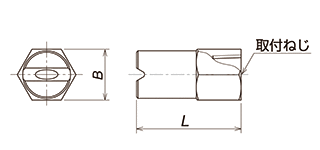

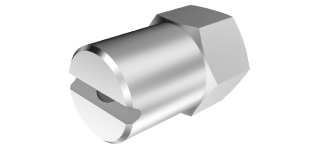

KSHR‥‥H 型
型 式 寸 法 [mm] 取付ねじ
B L
1/4 KSHR‥‥H 19 38 Rc 1/4
3/8 KSHR‥‥H 21,22 45 Rc 3/8
1/2 KSHR‥‥H 26,27 50 Rc 1/2
3/4 KSHR‥‥H 32 64 Rc 3/4
