拡厚ノズル KSTF 型

スプレーの厚みがフラットスプレーノズルより広いスプレーパターンが得られる。
流量分布が広範囲で均等。

カタログダウンロード

該当ページ:スプレーノズル総合カタログ A27~A28

仕様

圧力範囲 [MPa]0.1 ~ 1.5
水量 [L/min]6 ~ 245 (圧力 0.3 MPa)
噴射角度67° ~ 145° (圧力 0.3 MPa、製作範囲は流量により異なります)

材質

標準材質ステンレス鋼 (SUS303)
対応材質他材質ご希望の場合は営業窓口までお問合せください。

形状

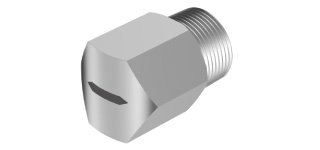

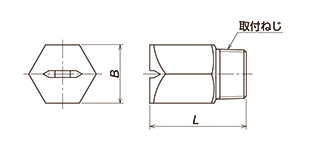

KSTF 型
型 式 寸 法 [mm] 取付ねじ
B L
3/4 KSTF 32 50 R 3/4
1 KSTF 38 60 R 1
1・1/4 KSTF 46 75 R 1・1/4
1・1/2 KSTF 50 90 R 1・1/2

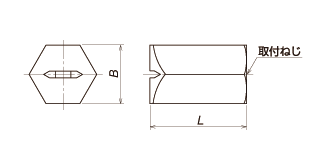

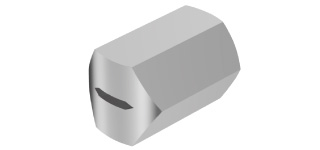

KSTF‥‥H 型
型 式 寸 法 [mm] 取付ねじ
B L
3/8 KSTF‥‥H 19 30 Rc 3/8
1/2 KSTF‥‥H 24 40 Rc 1/2
3/4 KSTF‥‥H 32 50 Rc 3/4
