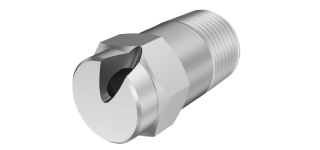

斜方フラットノズル KSH‥‥-‥RO 型

ノズル軸心より偏心したスプレーパターン。ノズルを複数配列したときのスプレーの液溜りを解消。ノズルの斜方取付けが不要。

カタログダウンロード

該当ページ:スプレーノズル総合カタログ  A29~A30

仕様

圧力範囲 [MPa]0.05 ~ 1.5
水量 [L/min]4 ~ 75 (圧力 0.3 MPa)
噴射角度片方 40° ~ 65° (圧力 0.3 MPa)

材質

標準材質ステンレス鋼 (SUS303)
対応材質黄銅。他材質ご希望の場合は営業窓口までお問合せください。

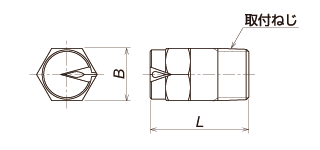

形状

KSH‥‥-‥RO 型
型 式 寸 法 [mm] 取付ねじ
B L
1/4 KSH‥‥-‥RO 14 25 R 1/4
3/8 KSH‥‥-‥RO 17 32 R 3/8
1/2 KSH‥‥-‥RO 23 38 R 1/2
3/4 KSH‥‥-‥RO 27 50 R 3/4
