仕様
| 圧力範囲 [MPa] | 1 ～ 10 |
| オリフィス径 [mm] | 1.0 ～ 3.0 |
材質
| 標準材質 | ノズルケース：ステンレス鋼（SUS303） ノズルチップ：超硬合金（ノズルケースに圧入） キャップ：ステンレス鋼（SUS303） アダプター：ステンレス鋼（SUS303） |

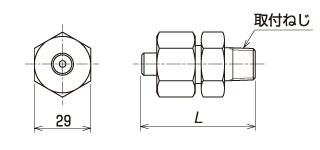

形状

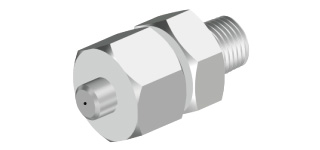

| TCJP 型 |
|---|
|
|
| 型 式 | 寸 法 L [mm] | 取付ねじ |
|---|---|---|
| 1/2 TCJP | 81.5 (91.5) | R 1/2 |
| 3/4 TCJP | 81.5 (91.5) | R 3/4 |
ノズルチップの長さは 30 mm、40 mm の2種類があり、表中の () の数値は 40 mm のものを表しています。
