Cタイプノズル KSJ・・・C 型

・パイプに装着した場合、ノズルオリフィスが管内に突き出るため、オリフィスの詰まりが発生しにくい。
・オリフィス部に超硬合金やルビー等の耐摩耗性の良い材質を使用。(KCJ、KRJ等)

カタログダウンロード

該当ページ:スプレーノズル総合カタログ D5~D6

仕様

圧力範囲 [MPa]0.3 ~ 5
オリフィス径 [mm]0.3 ~ 1.5

材質

標準材質ノズルケース:ステンレス鋼(SUS303)
ノズルチップ:ステンレス鋼(SUS303)、超硬合金、ルビー、セラミックス

形状

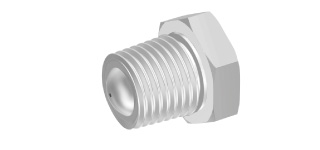

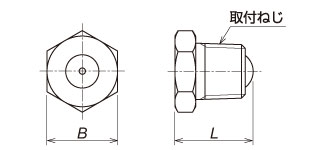

KSJ・・・C 型
型 番 寸 法 [mm] 取付ねじ
B L
1/8 KSJ・・・C 12 15 R 1/8
1/4 KSJ・・・C 17 19 R 1/4

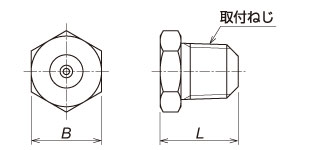

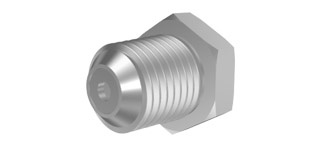

KCJ・・・C、KRJ・・・C 型
型 番 寸 法 [mm] 取付ねじ
B L
1/8 KCJ・・・C 12 15 R 1/8
1/4 KCJ・・・C 17 19 R 1/4

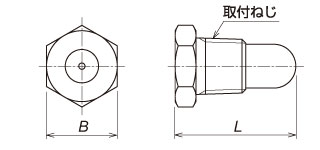

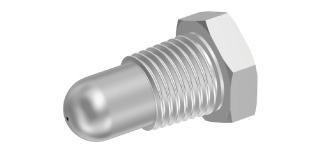

KSJ・・・CL 型
型 番 寸 法 [mm] 取付ねじ
B L
1/8 KSJ・・・CL 12 29 R 1/8
1/4 KSJ・・・CL 17 29 R 1/4

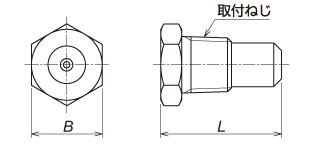

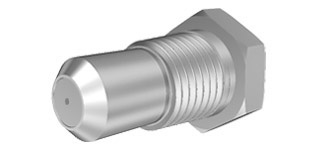

KCJ・・・CL、KRJ・・・CL 型
型 番 寸 法 [mm] 取付ねじ
B L
1/8 KCJ・・・CL 12 29 R 1/8
1/4 KCJ・・・CL 17 29 R 1/4
